螺栓坯件径向检测对比试块(CD系列试块)

螺栓坯件径向检测对比试块(CD试块)依据标准 NB/T47013-2015承压设备无损检测 对承压设备用钢螺栓坯件超声检测的要求而设计,适用于双晶直探头径向检测 曲率半径小于100mm的钢螺栓坯件。
  • 标准号: NB/T47013-2015承压设备无损检测标准试块

螺栓坯件径向检测对比试块依据标准 NB/T47013-2015承压设备无损检测 对承压设备用钢螺栓坯件超声检测的要求而设计,适用于双晶直探头径向检测 曲率半径小于100mm的钢螺栓坯件。

山东瑞祥
山东瑞祥
探伤试块

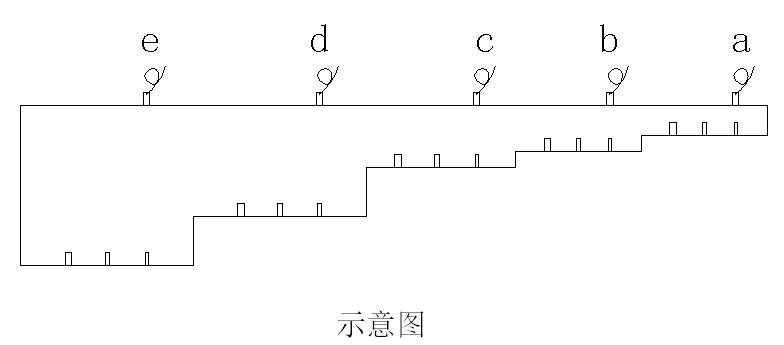

测试方法:据检测试件的厚度及标准要求选择合适的试块,将选用已校验好的双晶直探头置于示意图中a位置,前后左右移动探头使直射声束在φ2平底孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第一点。探头置于示意图中b位置,前后左右移动探头使直射声束在φ2平底孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第二点。探头置于示意图中c位置,前后左右移动探头使直射声束在φ2平底孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第三点,以此类推直至范围可完全覆盖检测厚度(至少测试三点),并将以上各点连成一条曲线,此曲线即为双晶直探头距离-波幅曲线,并以此作为基准灵敏度。在此基础上增益6dB作为扫查灵敏度。
