TOFD对比试块

该类试块依据承压设备无损检测衍射时差法超声检测的要求而设，试块适用于公称厚度为12 mm~400mm的碳钢和低合金钢全焊透结构型式的的对接 。

TOFD对比试块是依据承压设备无损检测衍射时差法超声检测的要求而设计的，主要用于校准和验证TOFD检测系统的性能，以及评估检测工艺的有效性。以下是具体介绍：

类型及适用范围

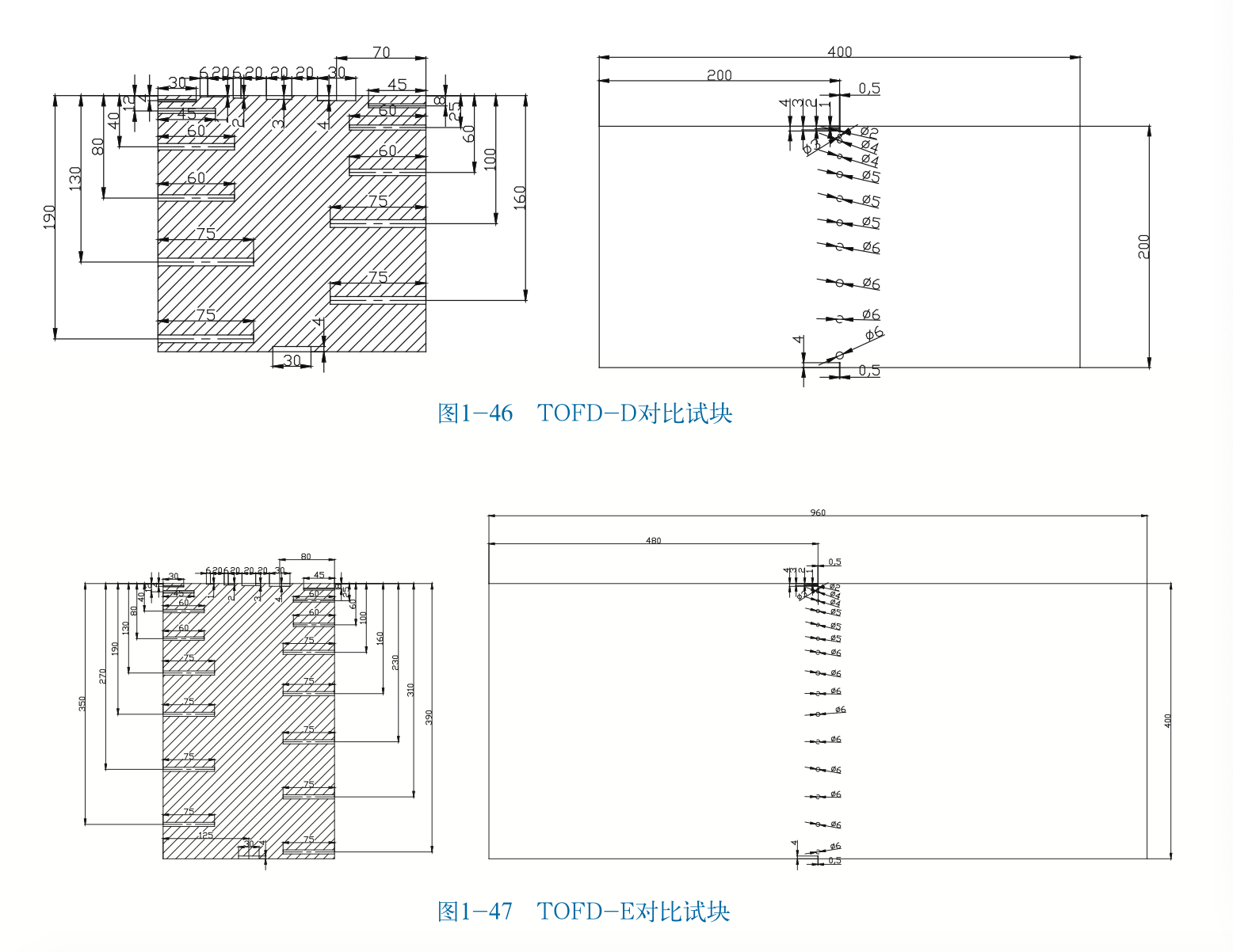

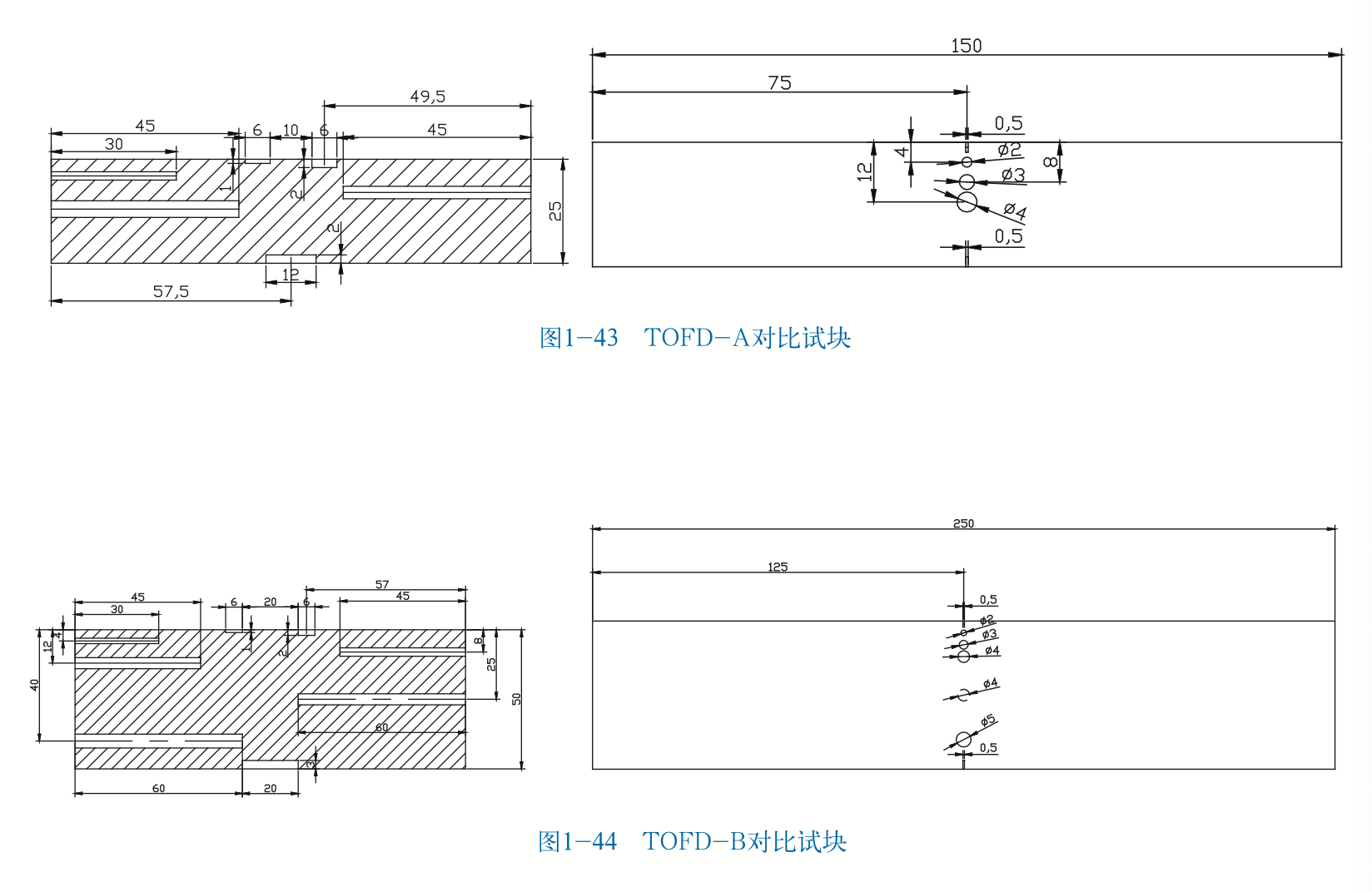

• TOFD - A、TOFD - B、TOFD - C、TOFD - D、TOFD - E型对比试块：适用于公称厚度为12mm - 400mm的碳钢和低合金钢全焊透结构型式的对接接头。

  作用


• 校准检测系统：通过在对比试块上进行检测，可以校准TOFD检测仪器的时间、距离等参数，确保检测结果的准确性和可靠性。例如，利用试块上已知尺寸和位置的人工缺陷，调整仪器的扫描速度和增益，使仪器能够准确测量缺陷的深度和位置。

• 验证检测工艺：在实际检测之前，使用对比试块对制定的检测工艺进行验证，评估检测工艺的可行性和有效性。比如，通过在试块上模拟不同类型和尺寸的缺陷，检测并分析得到的检测数据，判断检测工艺是否能够满足检测要求，是否需要对工艺参数进行调整。

• 评估检测人员技能：用于评估检测人员的操作技能和对检测结果的分析判断能力。检测人员在对比试块上进行检测操作，并与已知的试块缺陷信息进行对比，可检验其检测水平和对检测数据的解读能力。

制作要求

• 材料选择：对比试块应选取与被检材料声学特性相近的材料制备，其透声性、声速和声阻抗应与受检件相同或相近，以保证检测结果的准确性。

• 尺寸精度：试块的尺寸精度要求较高，特别是人工缺陷的尺寸和位置精度，需要满足相关标准和检测要求，以确保能够准确模拟实际工件中的缺陷。

• 加工工艺：采用高精度的加工工艺，如电火花加工、线切割等，来制作试块上的人工缺陷，保证缺陷的形状、尺寸和表面质量符合要求。
