CS-4试块

CS-4对比试块依据NB47013标准对承压设备用碳钢和低合金钢锻件超声检测的要求而设计，适用于测定因工件 检测面曲率半径小于等于250mm时由于曲率不同而引起的声能损失。

特点

• CS-4试块属于成套试块，一套共14块。

作用

• 绘制距离-波幅曲线：可用于绘制超声检测中的距离-波幅曲线，该曲线能反映不同距离处反射体的回波幅度变化规律，通过对比试块上不同深度和直径的平底孔反射波幅，来确定检测灵敏度和评估工件中缺陷的大小及位置。

• 测定仪器和探头性能：例如通过试块上的特定结构和反射体，测定超声检测仪器的水平线性、垂直线性、动态范围等性能指标，以及探头的灵敏度、分辨力、声束扩散角等参数。

• 调整检测参数：帮助检测人员调整超声检测仪器的扫描速度、增益等参数，确保仪器准确显示缺陷的位置和幅度。

适用范围

主要适用于超声检测中对仪器和探头的性能测试、检测参数的调整以及距离-波幅曲线的绘制等工作，以保证超声检测结果的准确性和可靠性，广泛应用于承压设备等相关领域的超声检测。

使用CS-4试块时，需按照NB/T 47013标准及相关操作规程进行操作，确保试块表面清洁、平整，与探头之间有良好的耦合，以获得准确的检测数据。

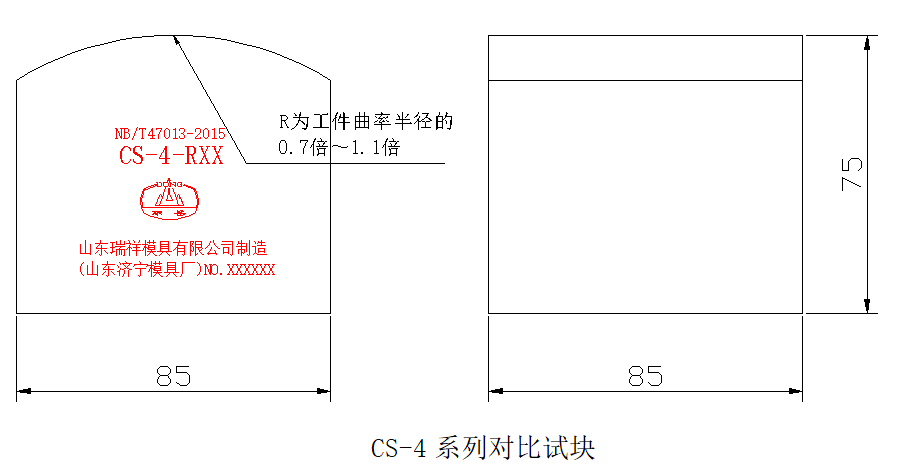

测试方法：该类试块适用于测定因工件检测面曲率半径小于等于250mm时由于曲率不同而引起的声能损失，分别将探头置于试块曲面及85mm厚度方向检测面，对比两次测量的dB差即为声能损失。
