纵波灵敏度试块 - GB/T11345-2013 焊缝检测试块

纵波灵敏度试块依据标准中技术2要求而设计,该类试块主要适用于标准技术2中纵波检测以平底孔为基准反射体,制作纵波距离-增益-尺寸曲线(DGS)。试块依据检测范围及平底孔直径的不同共设计两个系列七块试块,ZL-Ⅰ系列为<40mm纵波灵敏度试块,ZL-Ⅱ系列为≥40mm纵波灵敏度试块。
  • 标准号: GB/T11345-2013 焊缝检测试块

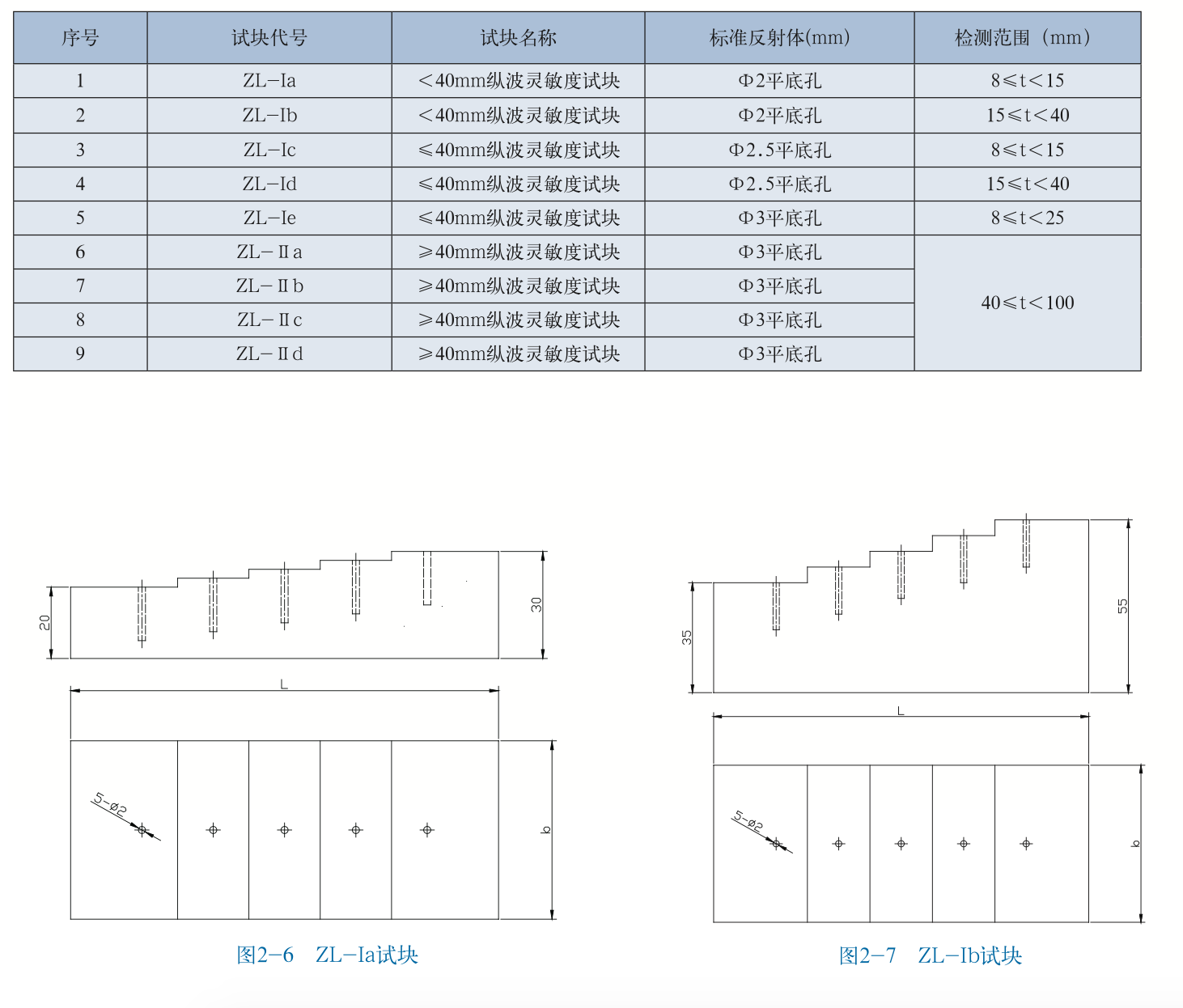

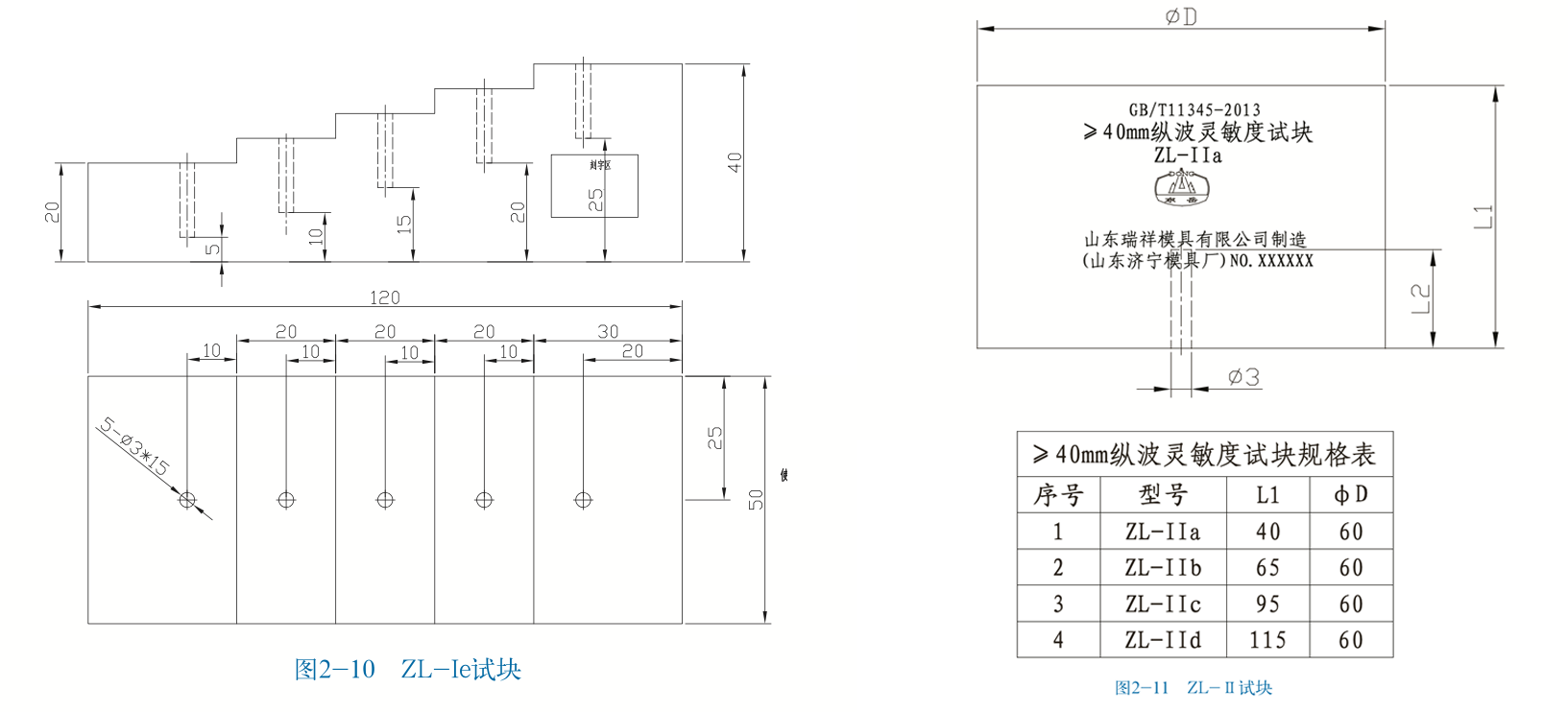

该类试块依据标准中技术2要求而设计,该类试块主要适用于标准技术2中纵波检测以平底孔为基准反射体,制作纵波距离-增益-尺寸曲线(DGS)。试块依据检测范围及平底孔直径的不同共设计两个系列七块试块,ZL-Ⅰ系列为<40mm纵波灵敏度试块,ZL-Ⅱ系列为≥40mm纵波灵敏度试块。纵波灵敏度试块设计内容见下表。

探伤试块


探伤试块探伤试块
