RB-C试块

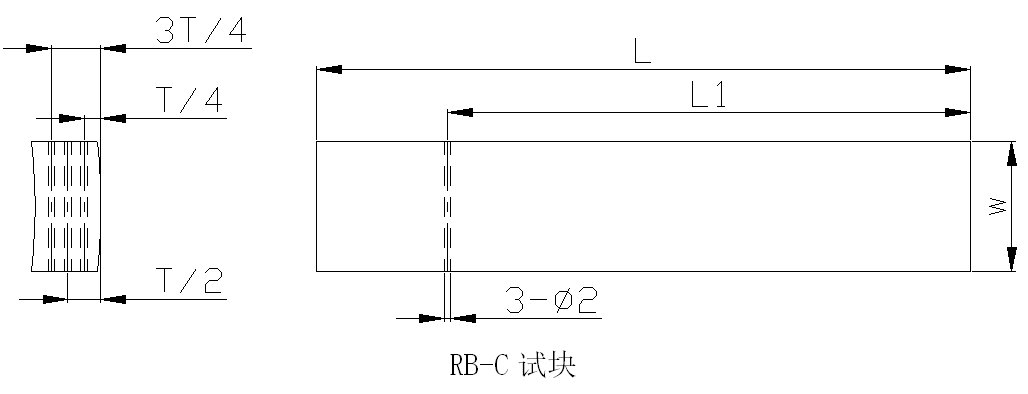

RB-C试块是依据NB/T 47013-2023《承压设备无损检测》标准设计的,用于承压设备曲面纵向对接接头超声检测的试块。试块适用于检测面曲率半径为80mm~250mm的环向对接接头的超声检测。
  • 标准: NB/T47013-2015 承压设备无损检测标准试块

RB - C试块是依据NB/T 47013-2023《承压设备无损检测》标准设计的,用于承压设备曲面纵向对接接头超声检测的试块。相关信息如下:

  • 适用范围:适用于检测面曲率半径为50mm - 250mm的承压设备曲面纵向对接接头的超声检测。

  • 型号规格:有RB - C - IRB - C - IIRB - C - IIIRB - C - IVRB - C - V等型号,不同型号适用于不同的板厚范围,具体为:RB - C - I适用于板厚≥6mm - 10mmRB - C - II适用于板厚>10mm - 16mmRB - C - III适用于板厚>16mm - 24mmRB - C - IV适用于板厚>24mm - 36mmRB - C - V适用于板厚>36mm - 50mm。试块为圆柱体,其直径均为φ400mm,高度分别为8mmRB - C - I)、14mmRB - C - II)、20mmRB - C - III)、30mmRB - C - IV)、45mmRB - C - V)。

  • 材质:通常采用电炉或平炉熔炼的碳素结构钢,成分符合GB/T 699的要求,晶粒度7 - 8级。

  • 用途:主要用于确定检测灵敏度、测试仪器和探头的性能、调整扫描速度以及评判缺陷大小等。通过在试块上进行超声检测操作,测量不同深度和位置的反射体的反射波幅度,来校准检测设备的灵敏度、测试探头的性能参数,并建立起用于缺陷定量分析的曲线,从而确保超声检测结果的准确性和可靠性,有效检测出承压设备曲面纵向对接接头中的缺陷。

探伤试块


探伤试块探伤试块

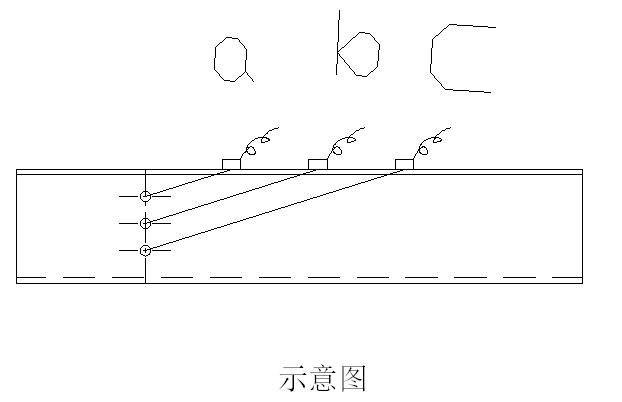

测试方法:将选用已校验好的的斜探头置于示意图中a位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第一点。探头置于示意图中b位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第二点。探头置于示意图中c位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第三点。探头置于示意图中d位置,前后移动探头使直射声束在φ2mm横通孔上得到最大反射回波。将回波幅度调整至满屏的80%高度,记录此时的dB值,此为第四点。将以上各点连成一条曲线即为标准中规定的基准线。
